■标准型冷风机
—.产品特点：
D系列冷风机是一种配套于氟利昂制冷机组使用的库内冷却降温设备，按实用温度来分，分为DL、 DD、 DJ三种系列，可分别适用于不同的库温，DL型冷风机主要适用于0°C左右的保鲜库，DD型冷凤机主要适用于-18°C的冷藏库，DL型主要适用于-18°C以下的冷冻库。
该系列产品具有如下持点：
♦专为保鲜、冷冻、冷场而设计；
♦外壳采用优质钢板，表面喷塑、耐腐蚀、外形美观；
♦盘管采用错排或平行方式，利用机械胀管，使铜管与铝片紧密结合，换热效果好：
♦优质不锈钢点加热管均匀分布于盘管中，除霜效果好，电热管融霜采用电热铝套管与翅片孔紧贴，一 散热，寿命长；
♦冷风机设计宽度合理,，风叶与铝翅片间距均大于1 /3风叶直接确保有足够的风量;
♦可根据客户要求采用长距离送风风筒;
♦特殊用途的产品请与兴茂公司联系。
■标准型冷风机
—.产品特点：
D系列冷风机是一种配套于氟利昂制冷机组使用的库内冷却降温设备，按实用温度来分，分为DL、 DD、 DJ三种系列，可分别适用于不同的库温，DL型冷风机主要适用于0°C左右的保鲜库，DD型冷凤机主要适用于-18°C的冷藏库，DL型主要适用于-18°C以下的冷冻库。
该系列产品具有如下持点：
♦专为保鲜、冷冻、冷场而设计；
♦外壳采用优质钢板，表面喷塑、耐腐蚀、外形美观；
♦盘管采用错排或平行方式，利用机械胀管，使铜管与铝片紧密结合，换热效果好：
♦优质不锈钢点加热管均匀分布于盘管中，除霜效果好，电热管融霜采用电热铝套管与翅片孔紧贴，一 散热，寿命长；
♦冷风机设计宽度合理,，风叶与铝翅片间距均大于1 /3风叶直接确保有足够的风量;
♦可根据客户要求采用长距离送风风筒;
♦特殊用途的产品请与兴茂公司联系。

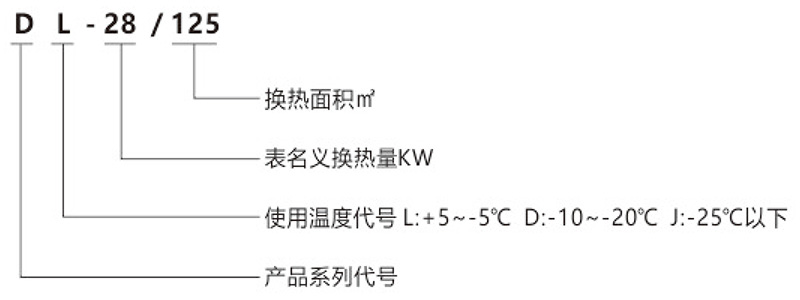

二、型号说明：
对于应用于t库 =-25°C，△t=10°C对R134能量要乘修正系教f, QoR143a=QoR22XF。
标准型冷风机尺寸参数
|
型号 |
长 |
宽 |
高 |
|
|
吊顶安装孔位置尺寸 |
|
|
排水接管 |
间距 |
|
|
L |
B |
H |
D |
E |
E1 |
E2 |
E3 |
F |
外径 |
W |
|
|
DL-2/10 DD-1.2/7 |
730 |
420 |
475 |
340 |
510 |
|
105 |
G1〃 |
300 |
||
|
DL3/15 DD-2.1/12 DJ-1.2/8 |
1280
|
420
|
475
|
340
|
1060
|
|
|
105
|
G1〃
|
300
|
|
|
DL-4.3/20 DD-2.6/15 DJ-1.9/12 |
1280
|
420
|
475
|
340
|
1060
|
|
|
105
|
G1〃
|
300
|
|
|
DL-5.3/25 DD-3.9/22 DJ-2.3/15 |
1580
|
420
|
475
|
340
|
1360
|
|
|
105
|
G1〃
|
300
|
|
|
DL-8.4/40 DD-5.3/30 DJ-3.1/20 |
1380
|
490
|
600
|
380
|
1110
|
95
|
G1〃
|
350
|
|||
|
DL12/5 5 DD-7.0/40 DJ-4.7/30 |
1750
|
490
|
600
|
380
|
1480
|
95
|
G1〃
|
350
|
|||
|
DL-17/80 DD-11/60 DJ-6.2/40 |
1920
|
580
|
680
|
470
|
1650
|
840 |
|
95
|
G1〃
|
400
|
|
|
DL-23/105 DD-14/80 DJ-8.5/5.5 |
1920
|
580
|
680
|
470
|
1650
|
840 |
95
|
G1〃
|
450
|
||
|
DL-28/125 DD-18/100 DJ-11/70 |
2420
|
580
|
680
|
470
|
2150
|
740 |
700 |
|
95
|
G1〃
|
450
|
|
DL-35/160 DD-21/120 DJ-13/85 |
2720
|
580
|
680
|
470
|
2450
|
840 |
800 |
|
95
|
G1〃
|
500
|
|
DL-40/185 DD-25/140 DJ-16/100 |
3120
|
580
|
680
|
470
|
2850
|
740 |
700 |
700
|
95
|
G1〃
|
500
|
|
DL-46/210 DD-28/160 DJ-18/115 |
3520
|
580
|
680
|
470
|
3250
|
840 |
800 |
800
|
95
|
G1.5〃
|
500
|
|
OL-52/260 DD-35/20 DJ-22/140 |
3520
|
680
|
680
|
580
|
3250
|
840 |
800 |
800
|
95
|
G1.5〃
|
500
|
|
DL-66/330 DD-44/250 DJ-26/170 |
3520
|
680
|
740
|
580
|
3250
|
480 |
800 |
800
|
95
|
G1.5〃
|
610
|
|
DL-82/410 DD-54/310 DJ-33-210 |
3520
|
940
|
910
|
630
|
3250
|
840 |
800 |
800
|
95
|
G1.5〃
|
610
|
|
DL-94/470 DD-63/360 DJ-39/250 |
3020
|
1040
|
960
|
720
|
2750
|
940 |
900 |
|
95
|
G1.5〃
|
630
|
|
DL-116/580 DD-77/440 DJ -47/300 |
3320
|
1040
|
1010
|
720
|
3050
|
1040 |
1000 |
|
95
|
G2〃
|
630
|
高温标准型吊顶式冷风机技术参数
|
型号
|
产冷量 |
名义 面积 |
管容 |
冷媒 进/出管 |
风机参数 |
电热容霜 |
||||||
|
库温0℃ △ t = 10℃ |
风量 |
数量 |
风扇 直径 |
电压 |
功率 |
射程 |
翅片除霜 功率 |
接水盘 功率 |
||||
|
W |
m² |
L mm |
m³/h |
N |
mm |
V |
W |
m |
W |
W |
||
|
高温片距:4.5mm |
||||||||||||
|
DL-2/10 |
2000 |
10 |
1.4 |
Φ12/Φ 14 |
1566 |
1 |
300 |
380/220 |
75 |
8 |
500 |
500 |
|
DL-3/15 |
3000 |
15 |
1.8 |
Φ12/Φ 14 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
900 |
900 |
|
DL-4.3/20 |
4260 |
20 |
2.7 |
Φ 12/Φ16 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
900 |
900 |
|
DL-5.3/2S |
5325 |
25 |
3.5 |
Φ 12/Φ16 |
4689 |
3 |
300 |
3S0/220 |
3×75 |
8 |
1200 |
1200 |
|
DL-8.4/40 |
8400 |
40 |
5.8 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
1300 |
1300 |
|
DL-12/55 |
11550 |
55 |
7.6 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
1500 |
1500 |
|
DL-V7/80 |
16800 |
80 |
10.1 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
2400 |
1200 |
|
DL-23/105 |
23200 |
105 |
13.5 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
3600 |
1200 |
|
DL-28/12S |
27600 |
125 |
17.3 |
Φ 19/Φ38 |
18000 |
3 |
500 |
380 |
3×550 |
15 |
4800 |
1600 |
|
DL-35/160 |
34640 |
160 |
19.6 |
Φ 19/Φ38 |
18000 |
3 |
500 |
380 |
3×550 |
15 |
5100 |
1700 |
|
DL-40/18S |
40320 |
185 |
22.7 |
Φ 25/Φ42 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
6000 |
2000 |
|
DL-46/210 |
46030 |
210 |
25.8 |
Φ 25/Φ42 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
6600 |
2200 |
|
DL-52/260 |
52000 |
260 |
32.2 |
Φ 25/Φ50 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
6600 |
2200 |
|
DL-66/330 |
66000 |
330 |
41.9 |
Φ 25/Φ50 |
32000 |
4 |
550 |
380 |
4×550 |
15 |
11000 |
2200 |
|
DL-82/410 |
32000 |
410 |
51.6 |
Φ 25/Φ50 |
36000 |
4 |
600 |
380 |
4×750 |
17 |
11000 |
2200 |
|
DL-94/470 |
94000 |
470 |
62.2 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
16000 |
2000 |
|
DL-116/580 |
116000 |
580 |
72.8 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
17600 |
2000 |
中温标准型吊顶式冷闻机技术参数
|
型号 |
产冷量 |
名义 面积 |
管容 |
冷媒 进/出管 |
风机参数 |
电热容霜 |
||||||
|
库温-18℃ △ t = 10℃ |
风量 |
数量 |
风扇 直径 |
电压 |
功率 |
射程 |
翅片除霜 功率 |
接水盘 功率 |
||||
|
W |
m² |
L |
mm |
m³/h |
N |
mm |
V |
W |
m |
W |
W |
|
|
高温片距:6mm |
||||||||||||
|
DD-1.2/7 |
1225 |
7 |
1.4 |
Φ12/Φ 14 |
1563 |
1 |
300 |
380/220 |
75 |
8 |
1000 |
500 |
|
DD-2.1/12 |
2100 |
12 |
l.8 |
Φ12/Φ 14 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
900 |
900 |
|
DD-2.6/15 |
2625 |
15 |
2.7 |
Φ 12/Φ16 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
1800 |
900 |
|
DD-3.9/22 |
3850 |
12 |
3.5 |
Φ 12/Φ16 |
4689 |
3 |
300 |
380/220 |
3×75 |
8 |
2400 |
1200 |
|
DD-5.3/30 |
5250 |
30 |
5.8 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
2000 |
1000 |
|
DD-7.0/40 |
7000 |
40 |
7.6 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
2400 |
1200 |
|
DD-11/60 |
10500 |
60 |
10.1 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
4200 |
1400 |
|
DD-14/80 |
14000 |
80 |
13.5 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
7000 |
1400 |
|
DD-18/100 |
17500 |
100 |
17.3 |
Φ 19/Φ38 |
18000 |
3 |
500 |
380 |
3×550 |
15 |
8000 |
1600 |
|
DD-21/120 |
21000 |
120 |
19.6 |
Φ 19/Φ38 |
18000 |
3 |
S00 |
380 |
3×550 |
15 |
8500 |
1700 |
|
DD-21/140 |
24500 |
140 |
22.7 |
Φ 25/Φ42 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
10000 |
2000 |
|
DD-25/160 |
28000 |
160 |
25.8 |
Φ 25/Φ42 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
11000 |
2200 |
|
DD-35/200 |
35000 |
200 |
32.2 |
Φ 25/Φ42 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
11000 |
2200 |
|
DD-44/250 |
43750 |
250 |
41.9 |
Φ 25/Φ50 |
32000 |
4 |
550 |
380 |
4×550 |
15 |
17600 |
2200 |
|
DD-54/310 |
54250 |
310 |
51.6 |
Φ 25/Φ50 |
36000 |
4 |
600 |
380 |
4×750 |
17 |
17600 |
2200 |
|
DD-63/360 |
63000 |
360 |
62.2 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
20000 |
2000 |
|
DD-77/440 |
77000 |
440 |
72.8 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
22000 |
2200 |
低溫标准型吊顶式冷风机技术参数
|
型号 |
产冷量 |
名义 面积 |
管容 |
冷媒 进/出管 |
风机参数 |
电热容霜 |
||||||
|
库温-25℃ △ t = 10℃ |
风量 |
数量 |
风扇 直径 |
电压 |
功率 |
射程 |
翅片除霜 功率 |
接水盘 功率 |
||||
|
W |
m² |
L |
mm |
m³/h |
N |
mm |
V |
W |
m |
W |
W |
|
|
高温片距:9.0mm |
||||||||||||
|
Dl-1.2/8 |
1240 |
8 |
1.8 |
Φ12/Φ 14 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
900 |
900 |
|
Dl-1.9/12 |
1860 |
12 |
2.7 |
Φ 12/Φ16 |
3126 |
2 |
300 |
380/220 |
2×75 |
8 |
1800 |
900 |
|
Dl-2.3/15 |
2325 |
15 |
3.5 |
Φ 12/Φ16 |
4689 |
3 |
300 |
380/220 |
3×75 |
8 |
2400 |
1200 |
|
Dl-3.1/20 |
3100 |
20 |
5.5 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
2600 |
1300 |
|
Dl-4.7/30 |
4650 |
30 |
7.6 |
Φ 16/Φ25 |
6800 |
2 |
400 |
380/220 |
2×180 |
10 |
3000 |
1500 |
|
Dl-6.2/40 |
6200 |
40 |
10.1 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
3600 |
1200 |
|
Dl-8.5/55 |
8525 |
55 |
13.5 |
Φ 19/Φ32 |
12000 |
2 |
500 |
380 |
2×550 |
15 |
6000 |
1200 |
|
Dl-11/70 |
10850 |
70 |
17.3 |
Φ 19/Φ38 |
18000 |
3 |
500 |
380 |
3×550 |
15 |
8000 |
1600 |
|
Dl-13/85 |
13175 |
85 |
19.6 |
Φ 19/Φ38 |
18000 |
B |
500 |
380 |
3×550 |
15 |
8500 |
1700 |
|
Dl-16/100 |
15500 |
100 |
22.7 |
Φ 19/Φ38 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
10000 |
2000 |
|
Dl-18/115 |
17825 |
115 |
25.8 |
Φ 19/Φ38 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
11000 |
2200 |
|
Dl 22/140 |
21700 |
140 |
32.2 |
Φ 25/Φ50 |
24000 |
4 |
500 |
380 |
4×550 |
15 |
11000 |
2200 |
|
Dl-26/170 |
26350 |
170 |
41.9 |
Φ 25/Φ50 |
32000 |
4 |
550 |
380 |
4×550 |
15 |
17600 |
2200 |
|
Dl 33/210 |
32550 |
210 |
51.6 |
Φ 25/Φ50 |
36000 |
4 |
600 |
380 |
4×750 |
17 |
17600 |
2200 |
|
Dl-39/250 |
38750 |
250 |
62.2 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
20000 |
2000 |
|
Dl-47/300 |
46500 |
300 |
72.8 |
Φ 25/Φ54 |
36000 |
3 |
700 |
380 |
3×1500 |
17 |
22000 |
2000 |
